Bananenstecker löten: Schritt-für-Schritt erklärt

Bananenstecker sind aus der Elektrotechnik kaum wegzudenken. Ob in Messtechnik, Lautsprecher-Systemen, Laborgeräten oder beim Modellbau, überall dort, wo du eine schnelle, sichere und dennoch lösbare Verbindung brauchst, sind sie erste Wahl. Wenn du sie selbst anlöten willst, ist das keine Raketenwissenschaft. Mit dem richtigen Werkzeug, ein bisschen Übung und dem nötigen Grundwissen gelingt dir das problemlos. Diese Anleitung zeigt dir Schritt für Schritt, wie es geht.

Was du brauchst: Werkzeug und Material

Bevor du anfängst, solltest du alles griffbereit haben. Nichts ist nerviger, als mitten beim Löten nach dem Lot suchen zu müssen, während der Stecker schon heiß ist.

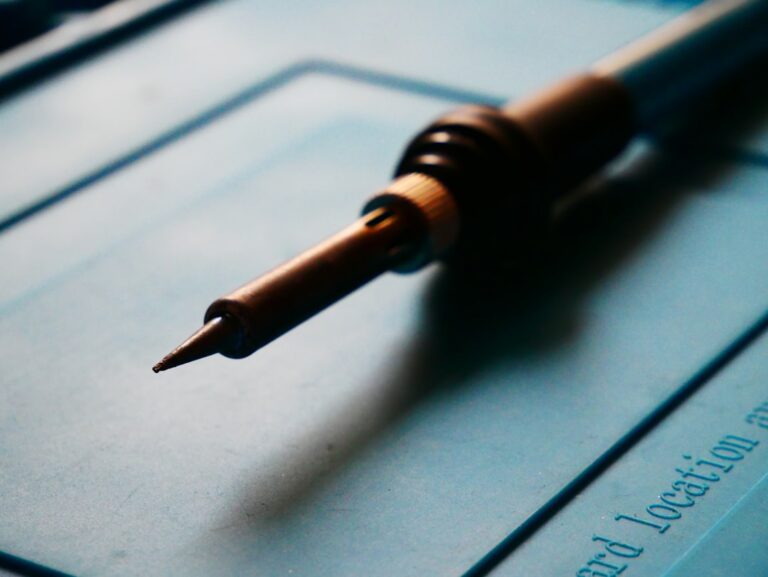

Für die Lötstation gilt: Mindestens 30 Watt, besser 40 bis 60 Watt. Eine regelbare Station mit anzeigefähiger Temperatur ist klar im Vorteil. Wer viel lötet, kommt an Marken wie Ersa, Weller oder Hakko nicht vorbei. Für gelegentliche Heimwerkerprojekte tut es aber auch eine günstigere Station aus dem Baumarkt, solange sie stabil auf Temperatur bleibt.

• Lötstation (regelbar, 30–60 W, z. B. Ersa i-CON, Weller WE1010)
• Lötspitze (Bleistiftform oder leicht abgeschrägte Meiselform für gute Wärmeübertragung)
• Lötzinn (0,5–1,0 mm Durchmesser, Sn60Pb40 oder bleifreies Sn99,3Cu0,7 mit Flussmittelkern)
• Flussmittel (Flussmittelpaste oder -stift, optional, aber empfohlen bei blankem Kupfer)
• Seitenschneider und Abisolierzange
• Helfende Hand (Dritte-Hand-Halterung) oder ein kleiner Schraubstock
• Feuchter Schwamm oder Messinggeflecht zum Reinigen der Lötspitze
• Bananenstecker passend zum Kabelquerschnitt (4 mm für Standard, 2 mm für Feinmessungen)

Beim Lötzinn lohnt sich keine Sparmaßnahme. Billiges Lot ohne Flussmittelkern macht kalte Lötstellen fast unvermeidbar. Ein gutes Zinn mit integriertem Flussmittel (Kolophonium-Kern) fließt deutlich besser und sorgt für glänzende, haltbare Verbindungen.

Schritt-für-Schritt Anleitung

Schritt 1: Bananenstecker vorbereiten

Viele Bananenstecker haben am hinteren Ende eine Überwurfmutter oder eine Knickschutzkappe. Die musst du vor dem Anlöten aufs Kabel schieben, weil du sie danach nicht mehr drüber bekommst. Klingt offensichtlich, aber dieser Fehler passiert häufiger als man denkt. Also erst Kappe aufs Kabel, dann weiter.

Öffne den Stecker, falls er eine lösbare Rückseite hat. Schau dir den Lötpin an. Er hat meist eine kleine Bohrung oder eine Rille, in die das Kabel später eingeführt wird. Diese Vertiefung ist dein Freund, weil sie das Kabel beim Löten in Position hält.

Schritt 2: Kabel abisolieren und vorverzinnen

Isolierung auf ca. 8–10 mm abisolieren. Bei feindrähtigen Kabeln die Litze leicht zusammendrehen, damit keine einzelnen Drähte abstehen. Dann kommt der wichtigste Vorbereitungsschritt: Vorverzinnen.

Erhitze die blanke Litze kurz mit der Lötspitze und tauche sie gleichzeitig ins Lötzinn, bis die Drähte gleichmäßig benetzt sind. Das dauert nur 2–3 Sekunden. Der Sinn dahinter: Die verzinnte Litze lässt sich später viel einfacher mit dem Stecker verbinden, weil das Lot direkt aufschmilzt, anstatt sich mühsam durch die einzelnen Drähte zu arbeiten.

Schritt 3: Lötstation auf Temperatur bringen

Stelle die Lötstation auf 340–360 °C ein. Das ist der ideale Bereich für die meisten Standard-Bananenstecker und klassisches Sn60Pb40-Lot. Verwendest du bleifreies Lot, geh auf 360–380 °C. Bleifreie Legierungen brauchen etwas mehr Wärme, weil ihr Schmelzpunkt höher liegt.

Reinige die Lötspitze vor dem Einsatz gründlich, bis sie gleichmäßig silbrig glänzt. Eine oxidierte oder schmutzige Spitze überträgt Wärme schlecht und macht sauberes Löten schwierig. Ein kurzes Abwischen auf dem feuchten Schwamm oder im Messinggeflecht reicht.

Schritt 4: Stecker erhitzen und Lot einbringen

Lege die verzinnte Kabelspitze in die Bohrung oder Rille des Lötpins. Setze jetzt die Lötspitze so an, dass du gleichzeitig den Stecker-Pin und die Kabelspitze erhitzt. Das ist der kritische Punkt: Beide müssen auf Temperatur kommen, bevor du Lot zugibst.

Halte die Lötspitze 2–3 Sekunden in Position, dann führe das Lötzinn an die Verbindungsstelle, nicht direkt an die Lötspitze. Wenn Stecker und Kabel heiß genug sind, fließt das Lot von selbst in die Verbindung. Du erkennst eine gute Lötstelle daran, dass das Lot glänzend und leicht kegelförmig ist, nicht matt und klumpig.

Schritt 5: Abkühlen und prüfen

Wichtig: Bewege weder Kabel noch Stecker, bis das Lot vollständig erstarrt ist. Das dauert nur wenige Sekunden, aber eine Bewegung in dieser Phase ist die häufigste Ursache für kalte Lötstellen. Kalt sieht das Lot dann matt und körnig aus statt glänzend.

Prüfe die Verbindung nach dem Abkühlen: Ziehe leicht am Kabel. Es sollte absolut fest sitzen. Schau dir die Lötstelle optisch an. Glänzend und konisch ausgeformt bedeutet: alles gut. Matt, griesig oder mit Rissen: lieber nochmal aufschmelzen und neu löten.

Schritt 6: Stecker zusammenbauen

Schiebe die Knickschutzkappe oder Überwurfmutter nach vorne und schraube sie fest. Achte darauf, dass das Kabel gerade aus dem Stecker austritt und nicht auf Zug oder Knick belastet wird. Wer es extra sauber machen will, kann noch einen kleinen Schrumpfschlauch über die hintere Kabelaustrittszone ziehen und mit einem Heißluftgebläse fixieren.

Schritt 7: Endprüfung mit Multimeter

Ein kurzer Durchgangsprüfer-Test mit dem Multimeter gibt dir Sicherheit. Messe den Widerstand zwischen Kabel und Steckerkontakt. Bei einer guten Lötverbindung sollte er unter 0,1 Ohm liegen, idealerweise nahe 0. Alles darüber deutet auf schlechten Kontakt oder eine kalte Lötstelle hin.

Häufige Fehler und wie du sie vermeidest

Die meisten Probleme beim Bananenstecker löten haben dieselbe Ursache: zu wenig Geduld beim Vorheizen. Wer zu früh Lot einbringt, bevor Stecker und Kabel richtig heiß sind, riskiert eine kalte Lötstelle. Das Lot klumpt sich dann an der Oberfläche, ohne richtig einzufließen.

• Kalte Lötstelle: Stecker und/oder Kabel nicht lange genug vorgeheizt. Verbindung wirkt matt und körnig, hat schlechten Kontakt.
• Kabel abgerutscht: Keine Dritte-Hand-Halterung benutzt. Das Kabel bewegt sich beim Löten und die Verbindung hält nicht.
• Überhitzung: Zu lange mit der Lötspitze auf der Stelle geblieben. Kunststoffgehäuse des Steckers kann sich verformen.
• Zu wenig Lot: Die Verbindung hält mechanisch kaum und hat hohen Übergangswiderstand.
• Oxidierte Lötspitze: Schlechte Wärmeübertragung, das Lot „klumpt“ statt zu fließen.

Wer regelmäßig mit Elektronik arbeitet, weiß: Eine saubere Lötspitze ist das A und O. Reinige sie vor jedem Einsatz und verzinne sie danach wieder kurz (sogenanntes „Einlöten“), um Oxidation zu verhindern.

Tipps für verschiedene Bananenstecker-Typen

4-mm-Bananenstecker (Standard)

4-mm-Stecker sind der absolute Standard, vor allem in der Messtechnik und im Audiobereich (Lautsprecher, Verstärker). Sie sind massiv gebaut und vertragen gut Wärme. Du kannst hier mit 340–360 °C problemlos arbeiten. Kabelquerschnitte von 0,5 bis 4 mm² sind kein Problem, bei dickeren Kabeln einfach Lötspitze und Haltezeit anpassen.

Achte beim Kauf auf Stecker mit vergoldeten Kontakten, falls die Verbindungen im Audiobereich eingesetzt werden. Gold oxidiert nicht und sorgt für konstant niedrigen Übergangswiderstand, was sich bei empfindlichen Signalen bemerkbar macht.

2-mm-Bananenstecker

Die kleinere Variante ist eher in der Labormesstechnik und bei Modellbau-Applikationen verbreitet. Hier ist mehr Fingerspitzengefühl gefragt, weil die Lötpads deutlich kleiner sind und weniger Masse zum Vorheizen bereitstehen. Senke die Temperatur auf 300–320 °C und verwende dünneres Lötzinn (0,3–0,5 mm). Die Gefahr, das Steckergehäuse zu beschädigen, ist bei 2-mm-Steckern höher, also lieber kurz und präzise als lang und heiß.

Für noch feinere Arbeiten bietet sich eine schlanke Bleistiftspitze an der Lötstation an, die zielgenau an die Verbindungsstelle kommt, ohne benachbarte Kunststoffteile zu berühren.

Fazit

Bananenstecker löten ist eine der grundlegenden Fertigkeiten, die du als Heimwerker oder Elektro-Enthusiast schnell drauf haben kannst. Mit einer ordentlichen Lötstation, dem richtigen Lot und der wichtigsten Grundregel, nämlich immer beide Seiten vorheizen bevor du Lot einbringst, gelingt dir eine saubere, belastbare Verbindung in weniger als einer Minute pro Stecker.

Wenn du das Thema Elektroinstallation weiter vertiefen willst, findest du auf hausbau-trends.de auch eine Anleitung zum Leiterschuhe selber machen sowie alles Wichtige zum Thema Erdkabel verlegen ohne graben. Bei Problemen mit der Hausinstallation kann außerdem der Beitrag Stromausfall, keine Sicherung raus weiterhelfen.

FAQ

Welche Löttemperatur ist für Bananenstecker richtig?

Für Standard-4-mm-Bananenstecker mit klassischem Sn60Pb40-Lot arbeitest du am besten mit 340–360 °C. Bleifreies Lot braucht 360–380 °C, 2-mm-Stecker lötest du etwas kühler bei 300–320 °C.

Kann ich Bananenstecker auch ohne Lötstation anlöten?

Theoretisch geht das mit einem leistungsstarken Lötkolben, aber eine regelbare Lötstation ist deutlich im Vorteil. Ohne Temperaturkontrolle riskierst du Überhitzung des Steckers oder zu wenig Wärme für eine saubere Verbindung. Eine einfache regelbare Station gibt es schon ab ca. 20–30 Euro.

Wie erkenne ich eine kalte Lötstelle?

Kalte Lötstellen sehen matt, griesig oder körnig aus statt glänzend und konisch. Sie entstehen fast immer, weil das Lot aufgebracht wurde, bevor Stecker und Kabel ausreichend heiß waren. Im schlimmsten Fall hat die Verbindung hohen Übergangswiderstand oder hält mechanisch nicht. Einfach aufschmelzen und neu löten.

Welchen Drahtquerschnitt kann ich für 4-mm-Bananenstecker verwenden?

Die meisten 4-mm-Bananenstecker sind für Kabelquerschnitte von 0,5 bis 4 mm² ausgelegt. Für Lautsprecher-Anwendungen sind 1,5 bis 2,5 mm² üblich, in der Messtechnik oft feinere Litze ab 0,5 mm². Schau immer in die Produktbeschreibung des Steckers, die meisten Hersteller geben den empfohlenen Querschnitt direkt an.
